Carbide de tungsténio, parte de desgaste, punção de metal duro para uso industrial

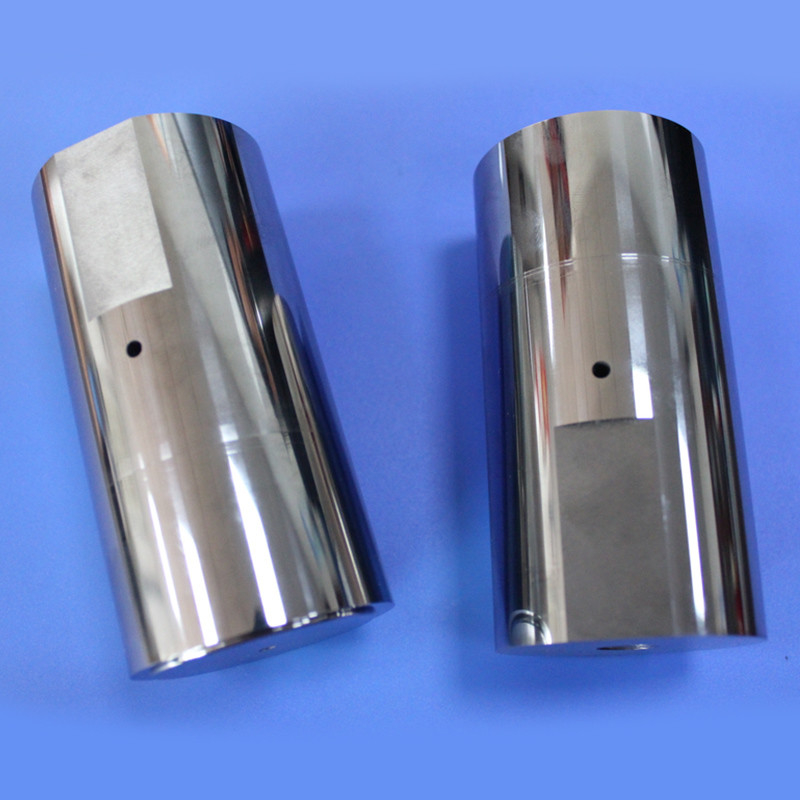

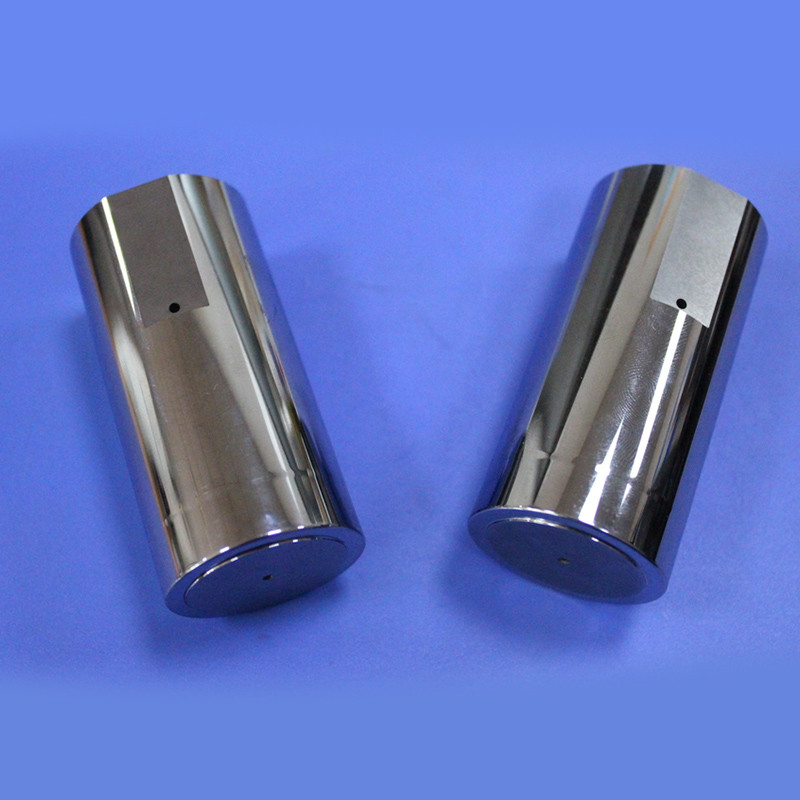

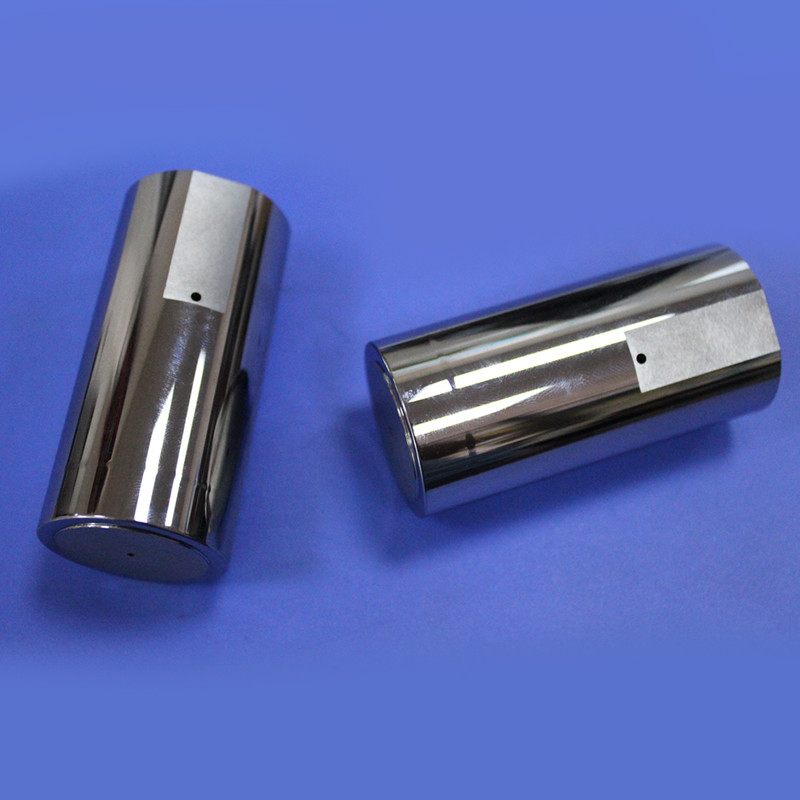

Esta série de pinos de perfuração de carburo de tungstênio é projetada especificamente para o molde de cobertura de extremidade BM-B-2 do Grupo Panasonic, projetado para aplicações de perfuração de diâmetro interno preciso.
Propósito e Características
Estes pinos de perfuração de carburo de tungstênio personalizados atendem aos rigorosos padrões químicos, de gestão física e de ROHS da UE do Grupo Panasonic.As propriedades dos materiais garantem um desempenho excepcional em ambientes industriais exigentes.
Especificações de dimensões
Dimensões primárias:
• Φ47.03 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
• Φ47.025 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40

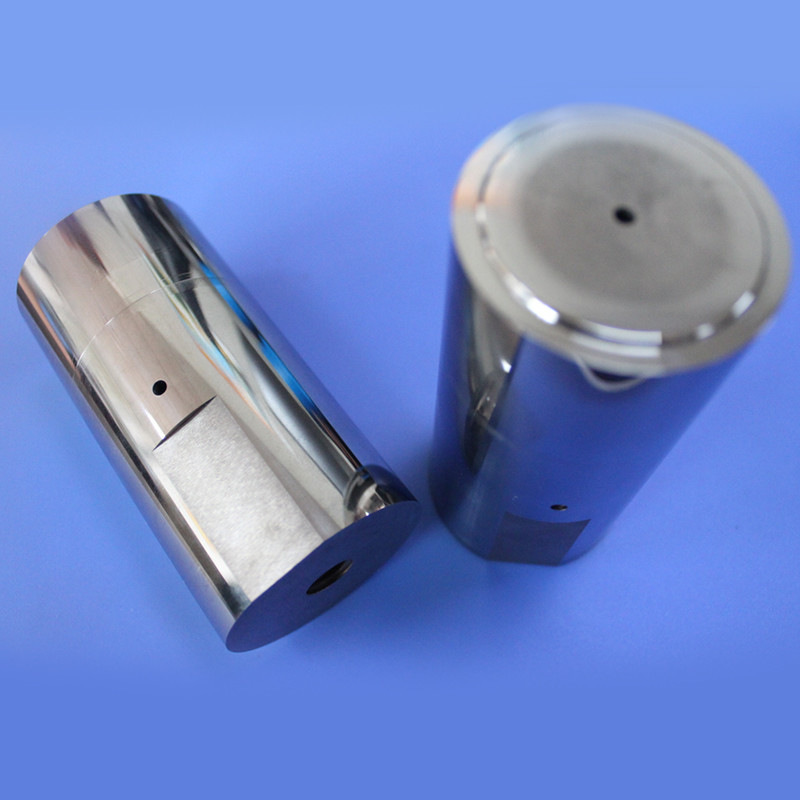

Em comparação com os pinos de punção convencionais de liga dura, essas versões de carburo de tungstênio apresentam dimensões de diâmetro externo maiores com requisitos de tolerância apertados de ± 0.002O projeto inclui transições de raio de R0,50 e R1,00 entre os diâmetros, um fio M12 na parte inferior com profundidade de 25 mm e um buraco de ar Φ3 que corre 50,9 mm de cima para lado.
Desenho técnico
Histórico de fabricação
A Sanxin Tungsten Carbide, uma subsidiária do Grupo Panasonic, é especializada no processamento sob medida de precisão de componentes de carburo de tungstênio.Fornecemos pinos de punção não-padrão fabricados de acordo com as especificações e desenhos do cliente.
Os materiais de carburo de tungstênio produzidos através de processos avançados de metalurgia em pó oferecem características de dureza, resistência e tenacidade superiores,tornando-os ideais para aplicações de pinos de punção de molde em operações de estampagem.
Principais características de desempenho
- Construções de carburo de tungstênio de alto desempenho para produção industrial
- Formas personalizadas concebidas para requisitos específicos do produto
- Capacidades de processamento por lotes
- Aumentar a eficiência nas operações de estampagem
- Compatibilidade de operações de estampagem múltiplas
- Fabricação de precisão com uma precisão de ± 0,002 mm
Propriedades materiais
| Parâmetro |
Especificações |
| Teor de cobalto |
6% a 20% |
| Densidade (g/cm3) |
14.0-14.5 |
| Dureza |
87-92.0 HRA |
| Tamanho do grão |
00,6-1,2 μm |
| Força de dobra |
4000 MPa |
| Modulo elástico (GPa) |
490 |
| Coeficiente de expansão térmica (10−6/°C) |
5.4 |
Fabricação sob medida:Todos os pinos de perfuração de carburo de tungstênio são fabricados sob medida de acordo com os desenhos do cliente com requisitos de precisão de ± 0,002 mm, garantindo um desempenho ideal em suas aplicações industriais específicas.
