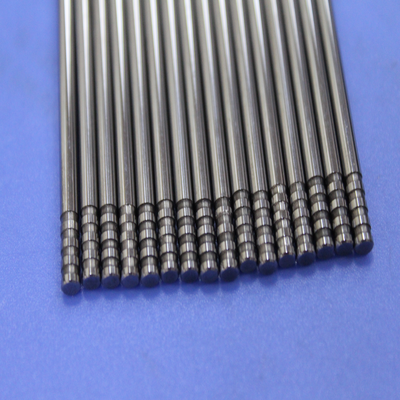

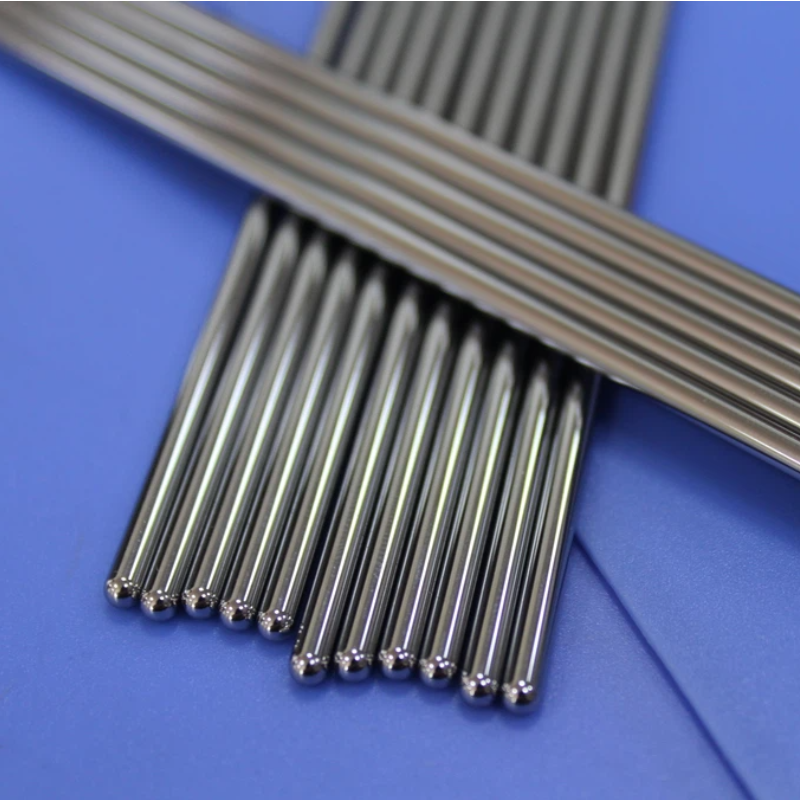

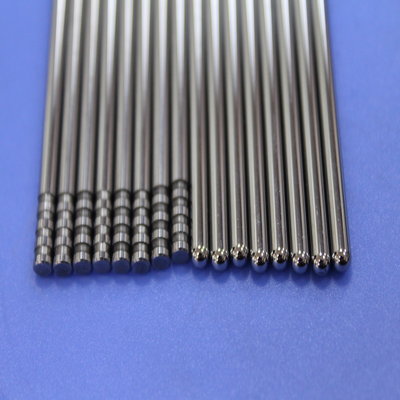

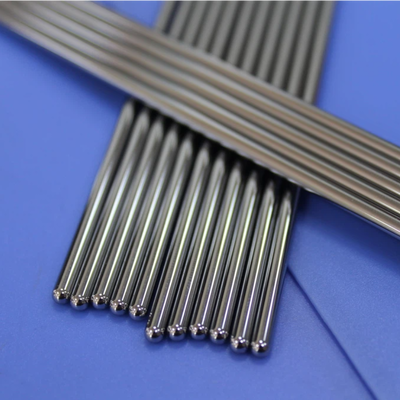

Pino de Válvula de Carboneto de Tungstênio Comprimento de 375mm Ponta Esférica R1.5mm para Sistemas de Moldagem por Injeção de Runner Quente
Pino de válvula de carboneto de tungstênio de alta precisão com 375mm de comprimento e ponta de raio esférico de R1.5mm para sistemas de moldagem por injeção de runner quente. Dureza HRA 90-92, grão submicrométrico, acabamento polido espelhado. Ideal para plásticos com enchimento de vidro, peças finas e longas, e moldes multicavidade. Especificações personalizadas disponíveis.
Visão Geral do Produto
Na moldagem por injeção de runner quente, o pino de válvula é o componente crítico que controla o fluxo do material derretido, veda o ponto de injeção e determina a qualidade final da peça moldada. Ao moldar plásticos de engenharia — especialmente aqueles com reforço de fibra de vidro — pinos de válvula de aço padrão se desgastam prematuramente, levando a vazamentos no ponto de injeção, qualidade inconsistente da peça e tempo de inatividade de produção custoso.
Nosso Pino de Válvula de Carboneto de Tungstênio é projetado especificamente para atender a esses requisitos exigentes. Com um comprimento total de 375mm e um raio de ponta esférica de R1.5mm, este componente retificado de precisão oferece a dureza excepcional, resistência ao desgaste e estabilidade dimensional necessárias para aplicações de moldagem por injeção de alta precisão e longa duração.
O comprimento de 375mm torna este pino de válvula particularmente adequado para moldes grandes, aplicações de cavidade profunda e sistemas de runner quente multiponto onde o alcance estendido é essencial. A geometria da ponta esférica R1.5mm garante vedação limpa do ponto de injeção, vestígio mínimo no ponto de injeção e qualidade consistente da peça em milhões de ciclos de moldagem.
Especificações Principais
| Parâmetro |
Especificação |
| Comprimento Total |
375.00 mm |
| Geometria da Ponta |
Raio esférico R1.5mm |
| Material |
Carboneto de Tungstênio (WC-Co) |
| Dureza |
HRA 90-92 |
| Tamanho do Grão |
0.8-2.0 µm (submicrométrico) |
| Teor de Cobalto |
6-10% |
| Densidade |
14.45 g/cm³ |
| Resistência à Flexão |
3.200-3.800 MPa |
| Módulo de Young |
570 GPa |
| Resistência à Compressão |
4.700 MPa |
| Acabamento da Superfície |
Polido espelhado (Ra ≤ 0.05µm) |
| Tolerância |
Diâmetro: ±0.002mm; Comprimento: ±0.05mm |
A Ponta Esférica R1.5mm: Design e Função
A ponta esférica com raio de R1.5mm é um recurso de design crítico que impacta diretamente a qualidade da moldagem:
Funções Principais:
- Vedação Precisa do Ponto de Injeção: A geometria esférica garante uma vedação consistente e sem vazamentos contra o assento da válvula, prevenindo gotejamento e fios.
- Vestígio Mínimo no Ponto de Injeção: O perfil esférico liso produz um corte limpo no ponto de injeção, deixando marcas mínimas na peça moldada.
- Redução da Concentração de Tensão: A ponta arredondada distribui as forças de contato uniformemente, reduzindo o risco de danos à ponta ou desgaste do assento.
- Fluxo de Material Suave: O perfil esférico promove um fluxo de material derretido consistente durante a injeção, melhorando a qualidade da peça e reduzindo o tempo de ciclo.
Aplicações que Requerem Pinos de Válvula com Ponta Esférica:
| Indústria |
Aplicação |
Por que Ponta Esférica |
| Automotiva |
Acabamento interno, componentes sob o capô, iluminação |
Aparência limpa do ponto de injeção; vestígio mínimo |
| Médica |
Dispositivos de precisão, componentes de diagnóstico |
Vedação consistente; sem risco de contaminação |
| Eletrônicos de Consumo |
Carcaças de telefone, componentes de laptop |
Altos requisitos cosméticos; sem marcas visíveis no ponto de injeção |
| Embalagens |
Recipientes de parede fina, tampas |
Vida útil estendida da ferramenta em moldes de alta cavidade |
Perguntas Frequentes (FAQ)
P1: Para que serve um pino de válvula na moldagem por injeção?
Um pino de válvula é um componente crítico em sistemas de runner quente que controla o fluxo de plástico derretido para a cavidade do molde. Ele abre e fecha o ponto de injeção em intervalos precisos, vedando o bico entre os ciclos de injeção para evitar gotejamento e garantir qualidade de peça limpa e consistente.
P2: Por que escolher carboneto de tungstênio em vez de aço para pinos de válvula?
O carboneto de tungstênio oferece dureza significativamente maior (HRA 90-92 vs. HRC 58-62 para aço ferramenta), 10-30 vezes maior resistência ao desgaste e estabilidade térmica superior. Isso se traduz em vida útil estendida da ferramenta, redução do tempo de inatividade e qualidade consistente da peça ao longo de milhões de ciclos de moldagem.
P3: Qual é a vantagem de um design de ponta esférica?
Uma ponta esférica fornece vedação precisa do ponto de injeção, minimiza o vestígio no ponto de injeção na peça moldada, reduz a concentração de tensão e promove o fluxo suave do material durante a injeção.
